Как подобрать диаметр фильтра под лабораторную воронку
Правильно выбранный бумажный фильтр делает фильтрование быстрым, аккуратным и воспроизводимым. Неподходящий размер, напротив, приводит к протеканию жидкости между бумагой и стеклом, разрыву фильтра, потере осадка и мутному фильтрату. Особенно критично это в количественном анализе, где даже небольшая потеря вещества способна повлиять на итоговый результат.
Диаметр фильтра для воронки выбирают не «на глаз», а с учётом размеров воронки, объёма раствора, количества осадка и способа фильтрования. В этой статье разберём, как подобрать фильтровальную бумагу для обычной лабораторной воронки и какие размеры — 5,5, 7, 9 и 11 см — использовать в разных ситуациях.
Почему размер бумажного фильтра имеет значение
Бумажный фильтр должен плотно прилегать к внутренней поверхности воронки. Если он слишком маленький, между бумагой и стенкой образуется зазор. Жидкость может пройти по этому каналу без фильтрации, а осадок попадёт в фильтрат.
Слишком большой фильтр тоже неудобен. Край бумаги может выступать наружу, намокать от капель раствора, загибаться или повреждаться. При работе с агрессивными растворами это повышает риск загрязнения рабочего места и потери образца.
Оптимальный размер бумажного фильтра обеспечивает:
- плотное прилегание к стенкам воронки после смачивания;
- свободное прохождение жидкости через бумагу;
- достаточную площадь для удержания осадка;
- безопасный запас по высоте — уровень жидкости должен быть ниже края фильтра;
- удобное извлечение осадка, если его требуется высушивать или прокаливать;
- снижение риска разрыва бумаги при промывании.
Размер связан не только с диаметром воронки, но и с площадью фильтрующей поверхности. При увеличении диаметра фильтра повышается площадь, через которую проходит жидкость. Поэтому большой фильтр может ускорить процесс, однако при этом требует соответствующей воронки и достаточного объёма пробы.
Основное правило: как сопоставить фильтр и воронку

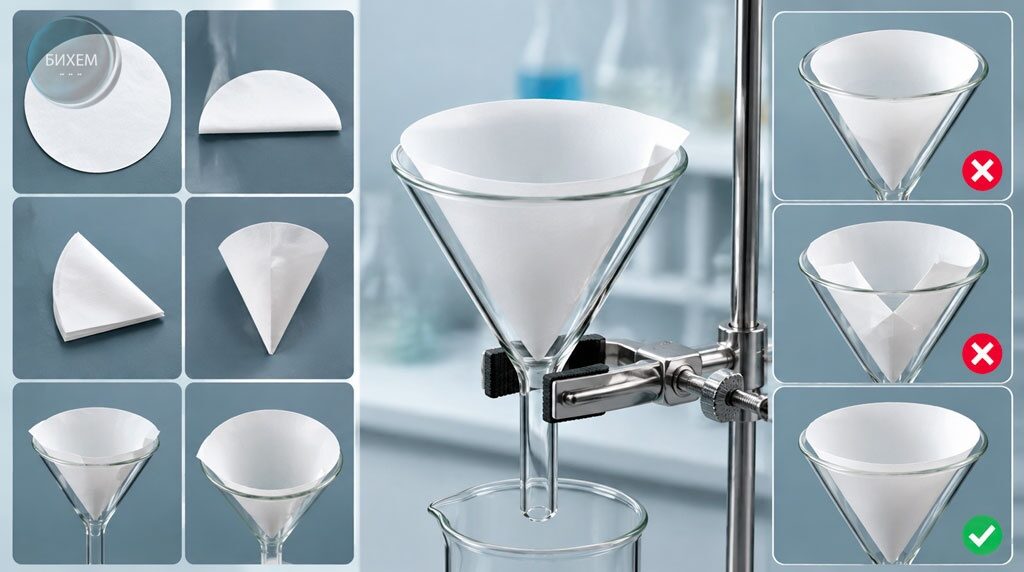

Для стандартного фильтрования круглый лист складывают вчетверо, затем раскрывают один сектор и формируют конус. Внутри воронки получается трёхслойная и однослойная стороны. После смачивания фильтр должен прилегать к стеклу без складок и воздушных пузырей.
В практической работе соблюдают простое правило: край сложенного фильтра должен располагаться примерно на 5–10 мм ниже края воронки. Это оставляет запас для жидкости и уменьшает вероятность перелива.
Чтобы определить диаметр фильтра для воронки, измерьте внутренний диаметр её верхней части и сопоставьте его с формой и глубиной конуса. Точный выбор зависит от угла воронки, поэтому два изделия с одинаковым верхним диаметром, но разной высотой могут потребовать фильтры разного размера.
Перед серией анализов сделайте быструю проверку:
- Сложите фильтр предполагаемого размера.
- Установите его в сухую воронку.
- Оцените положение верхнего края.
- Смочите фильтр дистиллированной водой или подходящим растворителем.
- Убедитесь, что бумага прилегает к стенке без каналов для протекания.
- Проверьте, что воронка вмещает нужный объём жидкости ниже края фильтра.
Если край бумаги находится почти на одном уровне с краем воронки или выходит выше него, стоит выбрать меньший размер. Если фильтр заканчивается слишком низко и не обеспечивает достаточной площади для осадка, нужен фильтр большего диаметра либо более вместительная воронка.
Таблица: размер фильтра и ориентировочный выбор воронки
Ниже приведены типовые ориентиры для обычных лабораторных стеклянных воронок с углом конуса около 60°. Они не заменяют измерение конкретной воронки, но помогают быстро выбрать размер при закупке расходных материалов.
| Диаметр бумажного фильтра | Ориентировочный верхний диаметр воронки | Типичные задачи |
|---|---|---|
| 5,5 см | 35–45 мм | Небольшие объёмы, пробоподготовка, учебные работы |
| 7 см | 45–55 мм | Рутинная фильтрация малых и средних объёмов |
| 9 см | 55–70 мм | Стандартные лабораторные операции, работа с осадками |
| 11 см | 70–90 мм | Больший объём раствора или осадка, промывка осадка |
| 12,5–15 см | от 90 мм | Объёмные пробы, крупные воронки, технологические задачи |
Значения являются ориентировочными. При подборе учитывайте конструкцию воронки: угол конуса, высоту, толщину стекла и фактический внутренний диаметр могут отличаться.
Фильтр 5,5 см: для каких воронок и задач подходит
Фильтр 5,5 см — компактный вариант для небольших воронок и малых объёмов раствора. Его часто применяют в учебных лабораториях, при экспресс-анализе, подготовке проб и фильтровании небольших порций реактивов.
Такой фильтр обычно подходит для воронок с верхним внутренним диаметром около 35–45 мм. При использовании более широкой воронки бумага может не прилегать к стенке, а поток жидкости будет обходить фильтрующий слой.
Фильтр диаметром 5,5 см удобен, когда:
- объём образца составляет несколько миллилитров или десятки миллилитров;
- количество осадка невелико;
- используется небольшая воронка;
- важна экономия фильтровальной бумаги;
- требуется фильтрация нескольких малых проб параллельно.
Следует учитывать, что площадь рабочей поверхности у небольшого фильтра ограничена. При большом количестве осадка он быстро забивается, фильтрация замедляется, а бумага может порваться при промывании. В такой ситуации лучше взять фильтр большего диаметра, а не пытаться ускорить процесс сильным перемешиванием или давлением на осадок.
Фильтр 7 см: универсальный вариант для небольших проб
Фильтр 7 см подходит для многих повседневных операций с малыми и средними объёмами жидкости. Обычно его используют с воронками примерно 45–55 мм по верхнему внутреннему диаметру.
Этот размер удобен, когда фильтр 5,5 см уже недостаточен по площади, а фильтр 9 см для задачи слишком велик. Например, он может применяться для осветления растворов, отделения умеренного количества осадка или подготовки образцов для титрования и фотометрического анализа.
При выборе скорости фильтрации учитывайте свойства осадка:
- быстрая фильтрация подходит для крупнодисперсных частиц;
- средняя — для большинства стандартных суспензий;
- медленная — для мелкодисперсных и труднофильтруемых осадков;
- обеззоленная бумага необходима, если осадок будет прокаливаться и взвешиваться.
Даже подходящий по диаметру фильтр не компенсирует неправильный подбор пористости. Если фильтрат мутный, причина может быть не в размере, а в том, что бумага слишком быстро пропускает мелкие частицы.
Фильтр 9 см: стандарт для рутинной лабораторной фильтрации
Фильтр 9 см часто выбирают как универсальный размер для лаборатории. Он обычно сочетается с воронками диаметром около 55–70 мм и обеспечивает достаточную рабочую площадь для фильтрования растворов средних объёмов.
Этот вариант удобен для общелабораторных операций, подготовки растворов, отделения осадков и промывания осадка. Благодаря большей площади фильтр 9 см способен принимать более высокую нагрузку, чем компактные варианты, поэтому процесс часто проходит стабильнее.
Однако увеличение диаметра не всегда означает ускорение работы. Если суспензия содержит много мелких частиц, фильтр может закупориваться независимо от его площади. В подобных случаях полезно дать осадку отстояться, слить прозрачный слой по декантации или выбрать бумагу с другой скоростью фильтрации — только если это не противоречит методике анализа.
Фильтр 11 см: когда нужен увеличенный диаметр
Фильтр 11 см предназначен для воронок с ориентировочным верхним внутренним диаметром 70–90 мм. Его выбирают при работе с более крупными пробами, значительным количеством осадка и необходимостью многократной промывки.
Большая площадь бумаги помогает распределить осадок тонким слоем. Это уменьшает риск быстрого закупоривания и облегчает промывание. Такой вариант особенно удобен, если нужно отделить осадок от сотен миллилитров раствора или получить чистый фильтрат без постоянной замены фильтра.
Фильтр 11 см целесообразно использовать в следующих случаях:
- объём фильтруемого раствора превышает возможности небольшой воронки;
- осадок занимает заметный объём;
- требуется несколько циклов промывки;
- важна высокая производительность при гравитационной фильтрации;
- лаборатория выполняет серийные анализы с одинаковым объёмом проб.
Если большой фильтр установлен в слишком маленькую воронку, края будут выступать, а бумага сложится с деформациями. Поэтому диаметр бумаги всегда подбирают к воронке, а не только к объёму раствора.
Как подобрать фильтровальную бумагу с учётом осадка
Вопрос, как подобрать фильтровальную бумагу, не ограничивается диаметром. При выборе важно оценить свойства фильтруемой системы: размер частиц, вязкость раствора, количество осадка и требования к чистоте фильтрата.
Для крупнодисперсного осадка
Крупные частицы обычно быстро оседают и сравнительно легко задерживаются бумагой. Для них может подойти фильтр быстрой фильтрации. Диаметр выбирают по объёму жидкости и количеству осадка: для малых проб удобны 5,5 или 7 см, для более объёмных — 9 или 11 см.
Если в процессе фильтрования на поверхности бумаги образуется толстый слой осадка, лучше увеличить размер фильтра или разделить пробу на несколько порций.
Для среднедисперсного осадка
Для большинства рутинных задач применяют бумагу средней скорости фильтрации. При небольшом объёме часто достаточно фильтра 7 см, для стандартного анализа удобен размер 9 см, а при существенном количестве осадка — 11 см.
Например, для фильтрования 100–200 мл раствора с умеренным количеством осадка нередко выбирают воронку и фильтр среднего размера. Но окончательное решение зависит от конкретной лабораторной методики и конструкции используемой посуды.
Для мелкодисперсного осадка
Мелкодисперсные, рыхлые или желеобразные осадки требуют более внимательного подхода. Может потребоваться медленная фильтровальная бумага, предварительное отстаивание, декантация или фильтрация в другом формате.
Увеличение диаметра помогает разместить осадок тонким слоем, но не решает проблему прохождения очень мелких частиц через поры. Если фильтрат остаётся мутным, не следует бесконечно повторять фильтрование через ту же бумагу: необходимо проверить требования методики и подобрать подходящий материал.
Пошаговый алгоритм выбора фильтра
Чтобы быстро выбрать размер бумажного фильтра для повседневной работы, можно пользоваться следующим алгоритмом.
- Измерьте внутренний верхний диаметр воронки. Измерение проводят по чистой и сухой посуде, лучше штангенциркулем или линейкой.
- Определите объём раствора и примерное количество осадка. Чем больше нагрузка на фильтр, тем больше должна быть его рабочая площадь.
- Выберите скорость фильтрации. Она зависит от дисперсности осадка и требований к чистоте фильтрата.
- Подберите диаметр по таблице или выполните примерку сухого фильтра.
- Сложите фильтр, установите в воронку и смочите его подходящим растворителем.
- Убедитесь, что край бумаги расположен на 5–10 мм ниже края воронки.
- Проведите пробное фильтрование, если анализ ответственный или образец имеет нестандартные свойства.
- Зафиксируйте подходящую комбинацию в рабочей инструкции лаборатории для повторяемых операций.
Такой подход позволяет сократить расход бумаги, избежать повторных фильтрований и снизить вероятность ошибок при выполнении анализов.
Типичные ошибки при подборе диаметра фильтра
Самая распространённая ошибка — выбирать фильтр исключительно по внешнему диаметру воронки. Нужен именно внутренний диаметр и оценка глубины конуса. Внешние размеры стеклянной посуды могут заметно отличаться из-за толщины стенок.
Также нежелательно использовать бумагу с выступающим краем. При наливании раствора жидкость может попасть на внешнюю сторону бумаги и обойти фильтрующий слой. Особенно часто это происходит при работе с малыми воронками и слишком крупными листами.
К другим ошибкам относятся:
- применение слишком малого фильтра при большом объёме осадка;
- заполнение воронки выше края бумажного конуса;
- использование сухого фильтра без плотного прилегания к стенкам;
- игнорирование скорости фильтрации;
- замена обеззоленной бумаги обычной в гравиметрическом анализе;
- попытка ускорить процесс нажатием на бумагу или осадок;
- использование повреждённого, отсыревшего или загрязнённого фильтра.
Частые вопросы
Подойдёт ли один размер фильтра для всех лабораторных воронок?
Нет. Универсальной бумаги для всех воронок не существует. Лаборатории обычно держат запас нескольких размеров, например фильтр 5,5 см, 7 см, 9 см и 11 см. Это позволяет быстро подобрать вариант под конкретную посуду и задачу.
Что делать, если фильтр быстро забивается?
Проверьте количество и дисперсность осадка. Возможно, нужен фильтр большего диаметра, бумага с другой скоростью фильтрации, предварительное отстаивание или декантация. Для задач количественного анализа любые изменения нужно согласовывать с методикой.
Можно ли обрезать большой фильтр под маленькую воронку?
Технически это возможно для неответственных общелабораторных задач, но для аналитических работ лучше использовать фильтры стандартного размера. Самостоятельная обрезка может привести к неровному краю, ухудшению прилегания и дополнительному риску загрязнения образца.
Почему фильтрат проходит мимо бумаги?
Чаще всего причина в неплотном прилегании фильтра к воронке. Бумагу необходимо правильно сложить и смочить, а её диаметр должен соответствовать геометрии воронки. Также проверьте, не повреждён ли фильтр и не переполнена ли воронка.
Заключение
Диаметр фильтра для воронки определяет не только удобство работы, но и качество фильтрации. Для небольших воронок и малых объёмов часто подходит фильтр 5,5 см, для повседневных задач — 7 см или 9 см, а для более крупных проб и значительного количества осадка — 11 см.
Чтобы правильно подобрать фильтровальную бумагу, измеряйте внутренний диаметр и глубину воронки, учитывайте объём раствора, свойства осадка и требования используемой методики. Фильтр должен плотно прилегать к стенкам после смачивания, а его край — находиться немного ниже края воронки. Такой выбор обеспечивает чистый фильтрат, снижает потери образца и делает лабораторную работу более точной.
